Introduction

Documentation de la station de documentation pour l’application do•doc.

mobi.doc est sous license libre CC BY-NC-SA, ce qui veut dire que tout le monde peut télécharger les fichiers, suivre les instructions pour se fabriquer sa propre station, la modifier et la rediffuser à partir du moment où aucune utilisation commerciale n’en est faite (par exemple, vente des pièces 3d ou des instructions elles-mêmes). Les crédits doivent rester bien visibles, y compris si vous rediffusez ces instructions après modification.

Outils et Matériaux

Matériaux

Pour le plateau

  • une planche de bois bouleau ou medium 30 x 40cm et épaisseur 19mm pour le plateau.
  • du veleda adhésif en rouleau, à découper et coller sur une face du plateau : chez Amazon
  • 6 dalles carrées de 10 x 10cm et épaisseur 19mm en medium teinté gris dans la masse (par exemple celui de Leroy Merlin)
  • 38 Aimants : chez Supermagnete
  • 5 tourillons de bois de tailles différentes, diamètre 12mm, cannelé ou non, par exemple chez Leroy Merlin
  • 4 pièces imprimés en 3D (3 pièces avec angle 90°, 1 angle 45°) – voir chapitre fabrication des pièces 3D
  • 1 support pour téléphone acheté ou imprimé en 3D – voir chapitre fabrication des pièces 3D
  • une webcam (par exemple Logitech c920 ou caméra sans auto-focus)
  • deux lampes articulées
  • un micro, par exemple celui-ci

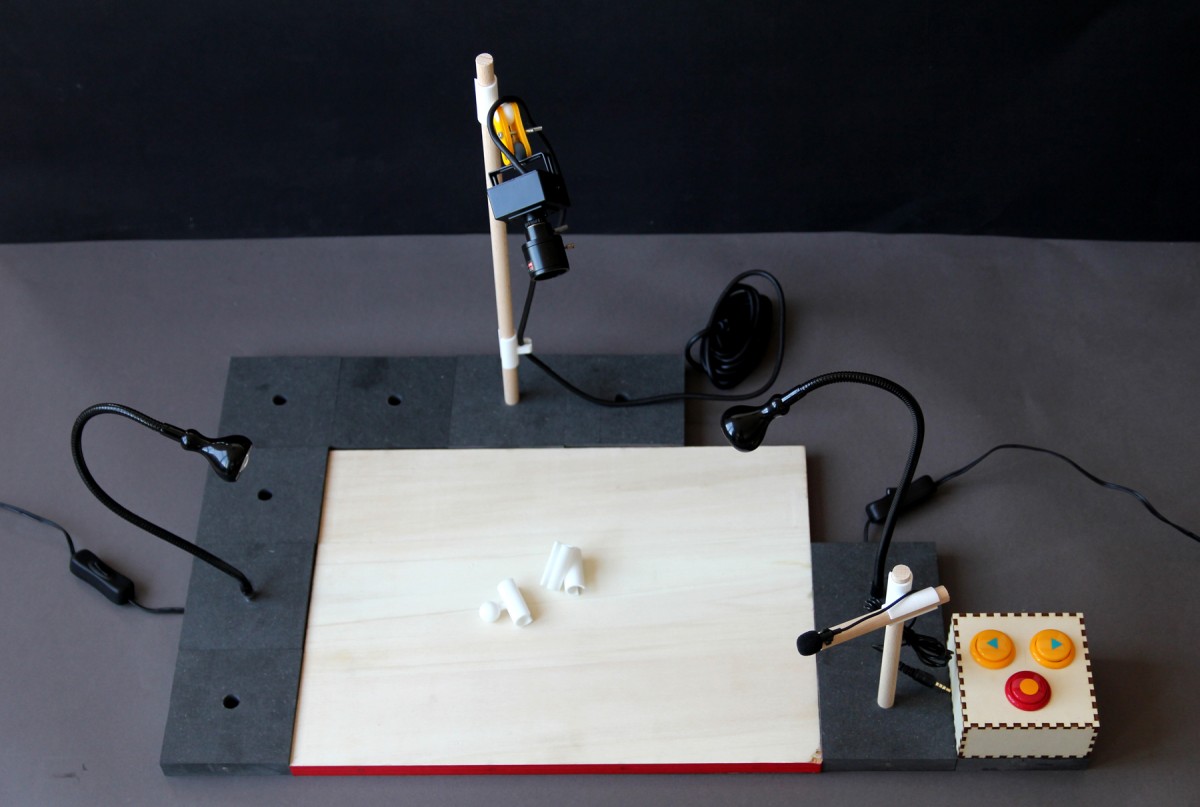

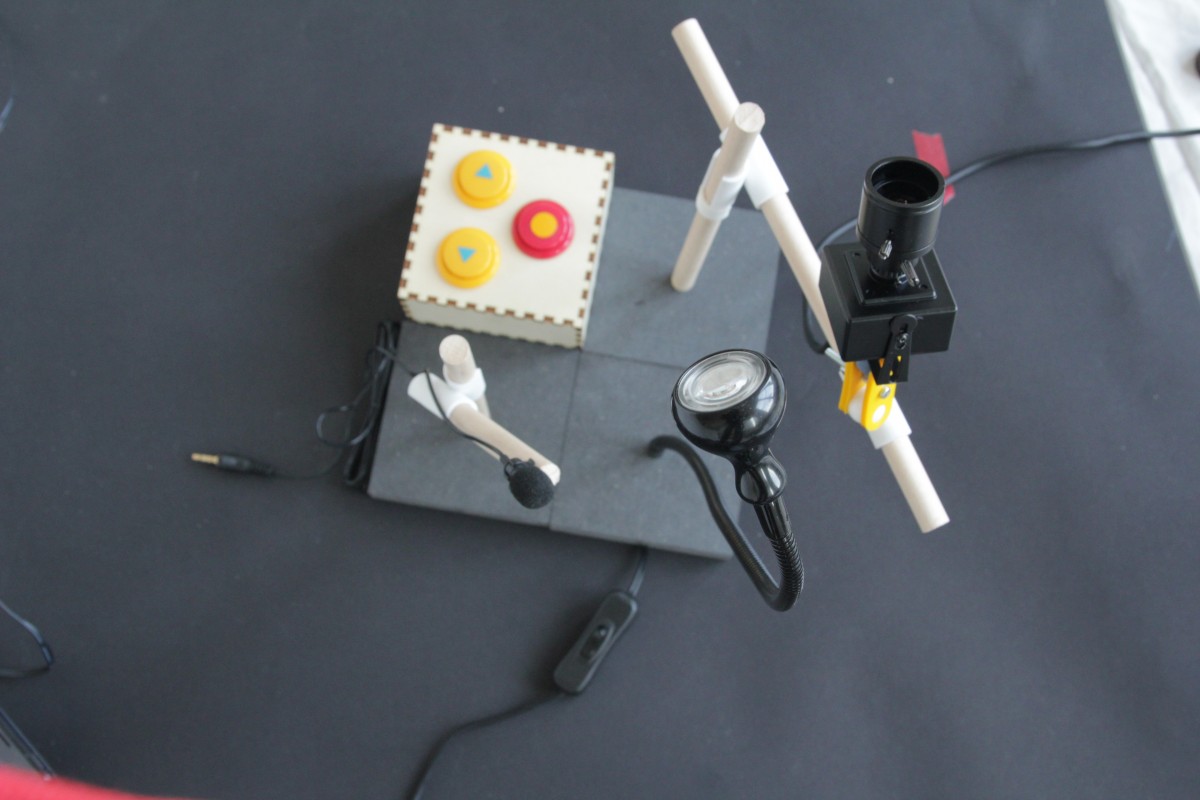

Pour le boitier Dodoc (à droite sur la photo ci-dessus)

  • une plaque de medium 3mm
  • 3 boutons d’arcade, par exemple chez AliExpress
  • 1 Arduino avec ATmega32U4 (Leonardo ou Micro par exemple)
  • des jumpers ou du câble
  • cable usb Arduino

Outils

  • Découpeuse laser
  • Imprimante 3D
  • Un fer à souder
  • Colle à bois

Fabrication

Fabrication du boitier

  1. Découper le bois à la découpeuse laser (réglages laser dépendent de la machine)
    Télécharger le fichier svg pour la découpeuse laser

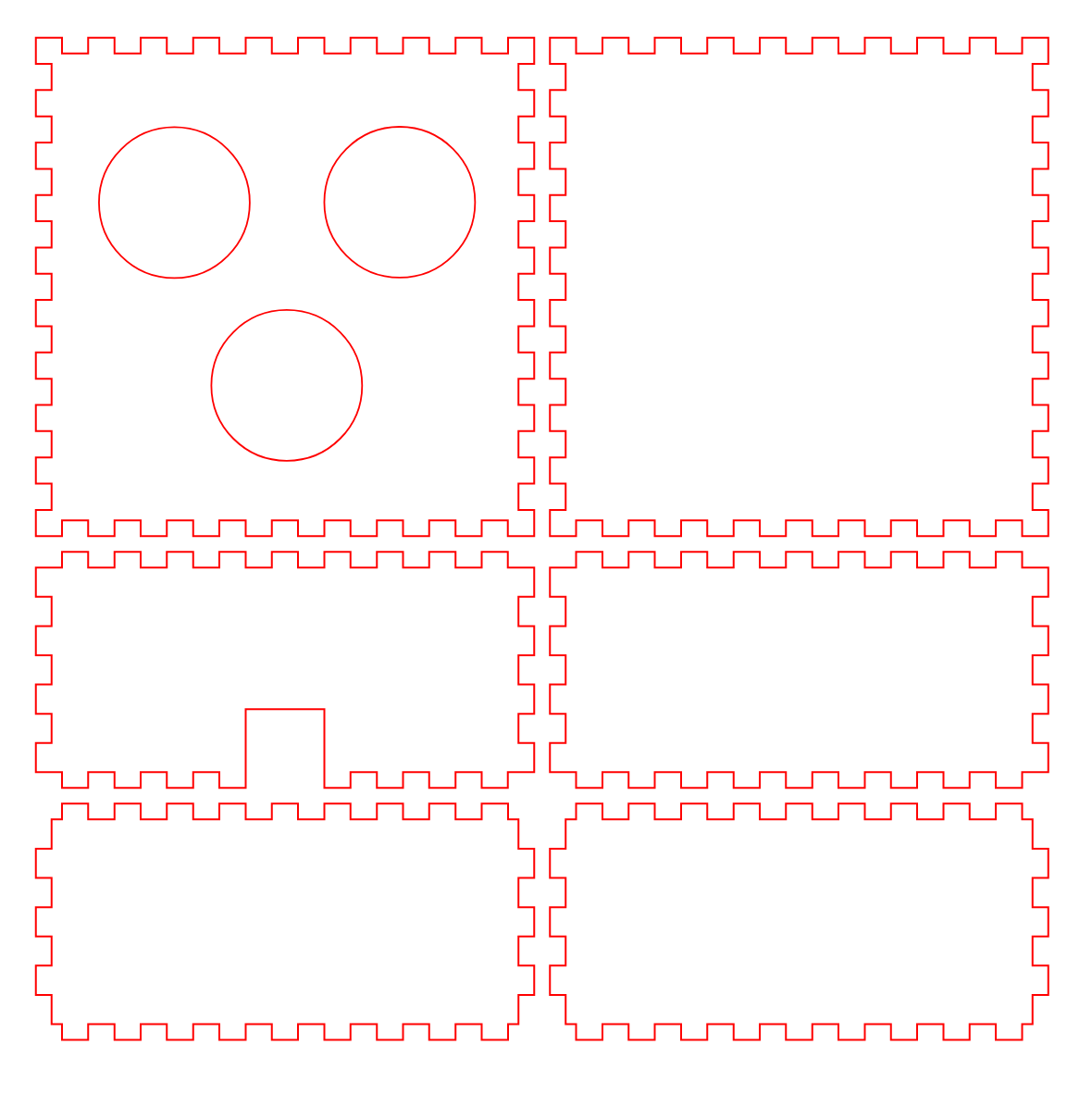

    Aperçu du fichier svg

  2. Assembler le bas et les côtés du boitier et les coller à la colle à bois

  3. Téléchargez le programme dédié pour Arduino (clic-droit, Enregistrer le lien sous…) : mobidoc.ino

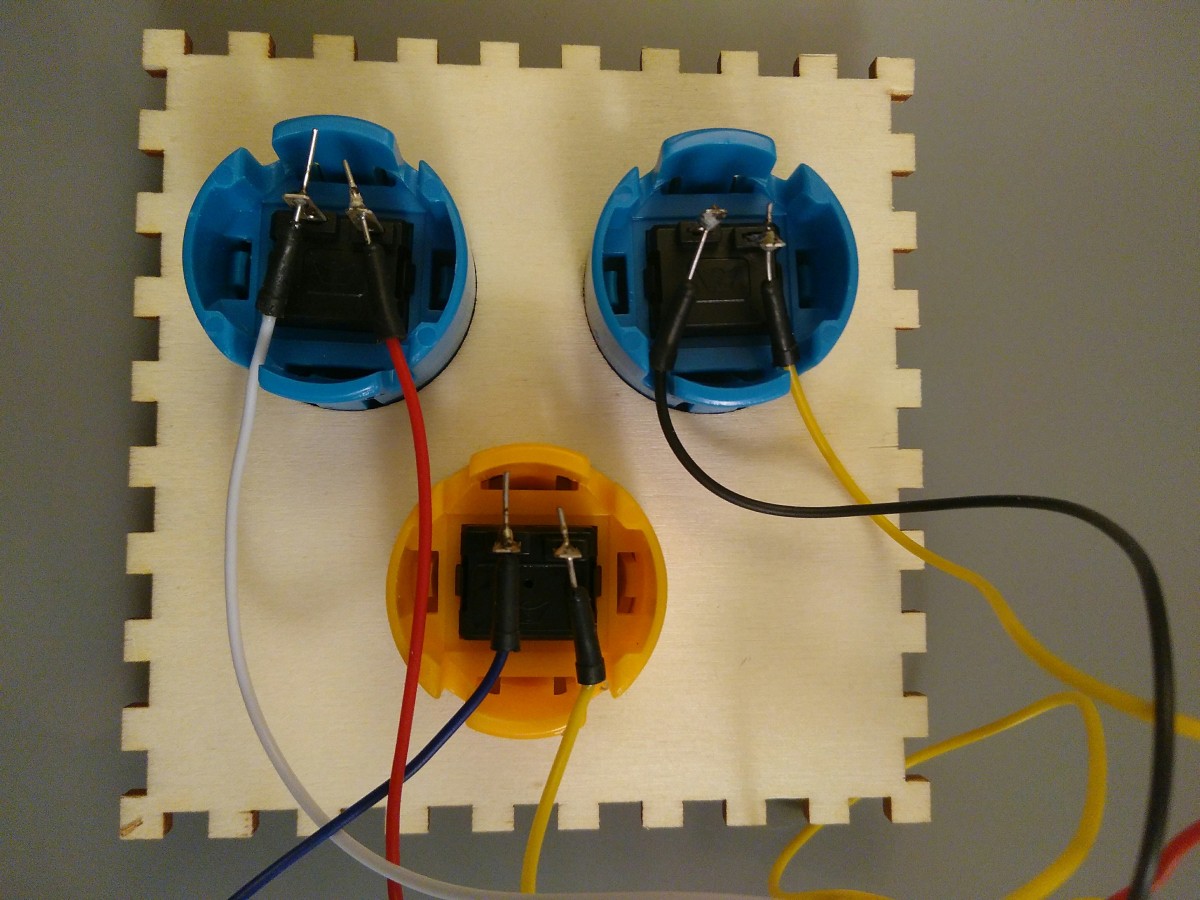

  4. Souder les 3 boutons aux fils, deux fils par bouton, un pour le - et un pour le +

  5. Insérer les boutons dans la partie haute trouée du boitier

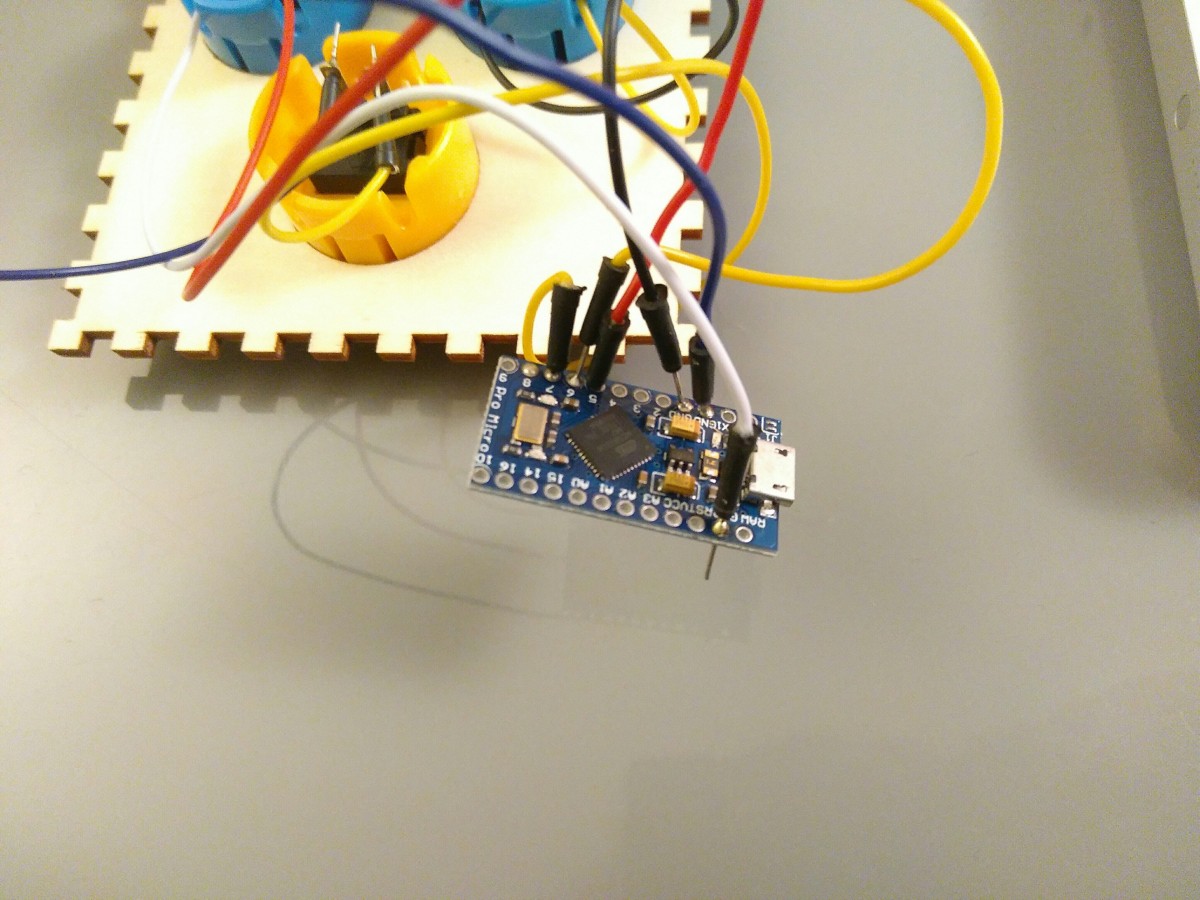

  6. Souder les fils au Arduino suivant le schéma (pin 5 pour le bouton suivant, pin 6 pour le bouton précédent et pin 7 pour le bouton valider)

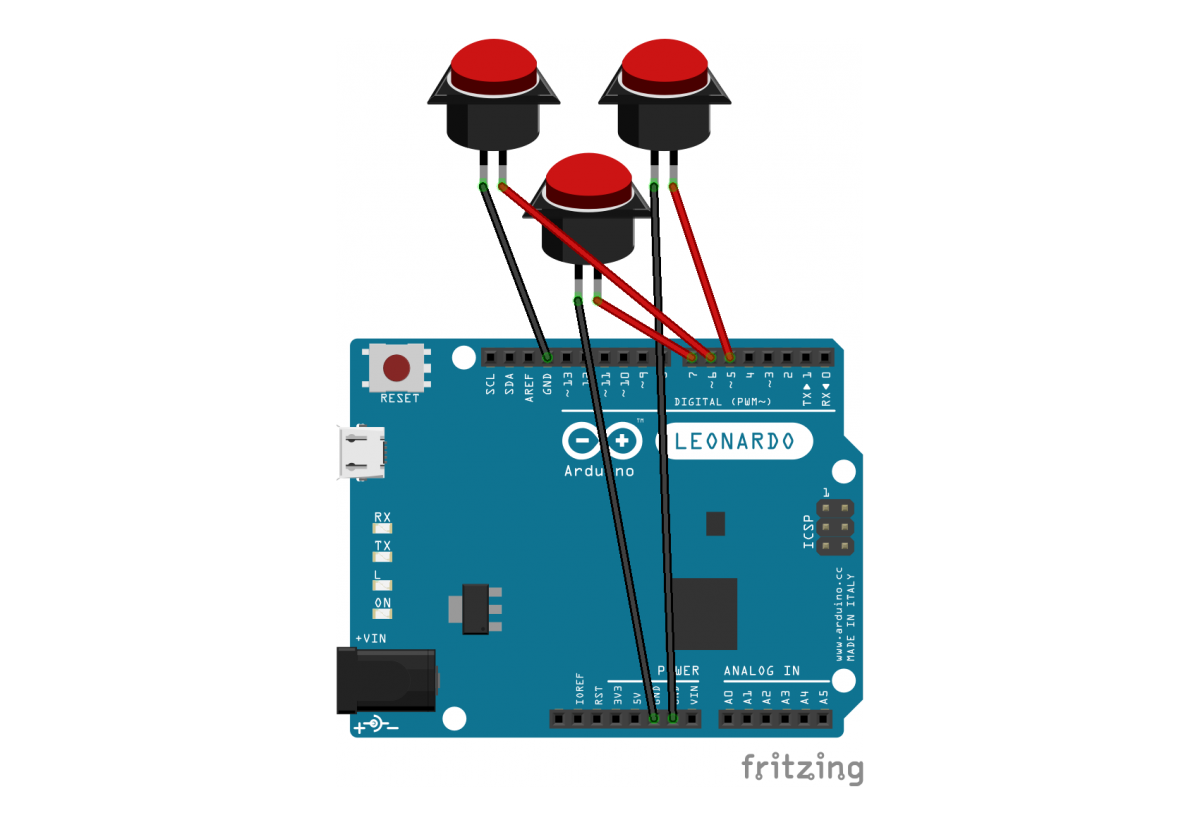

    Schéma de montage

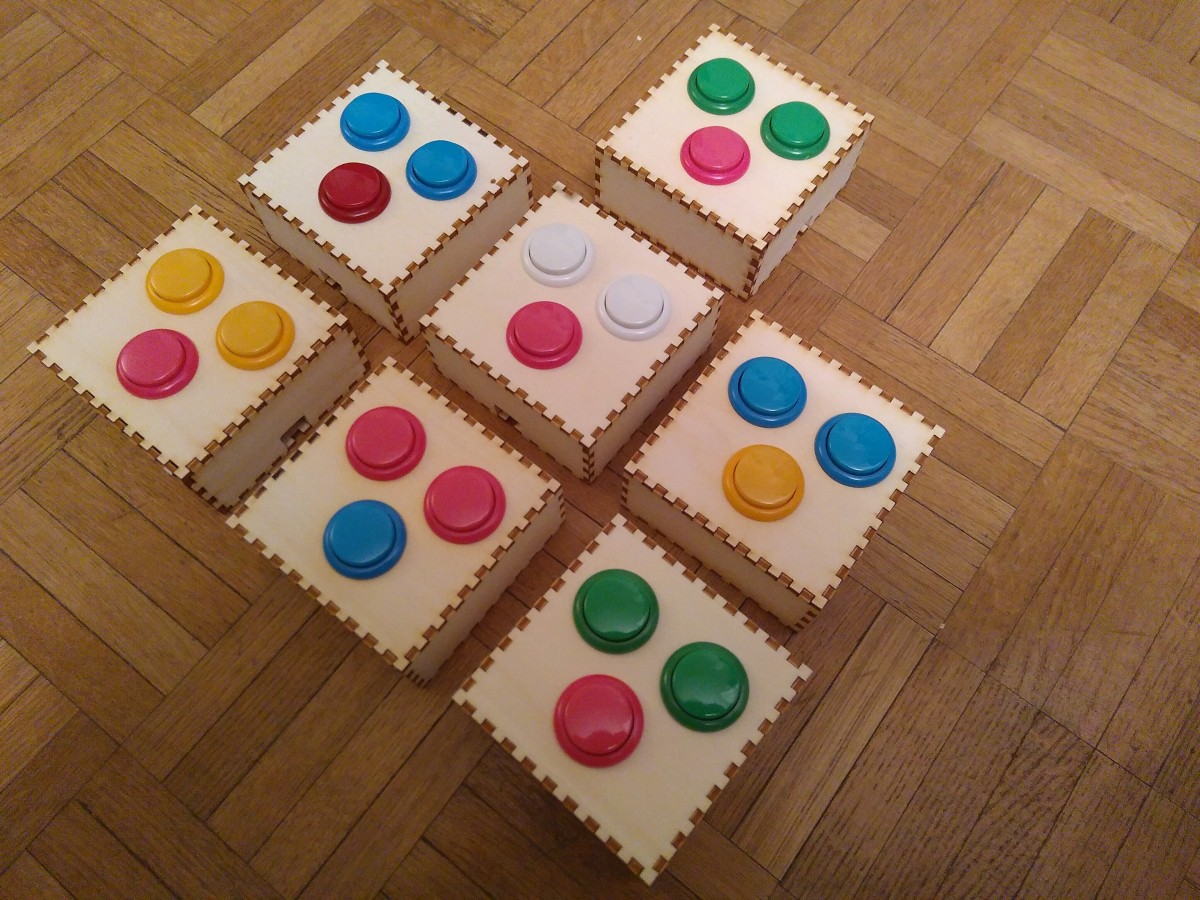

  7. Assembler le tout

Fabrication des pièces 3D

Les pièces 3D ont été dessinées dans Blender et les réglages pour la sortie 3D sont gérés par le logiciel Cura. Elles permettent d’assembler les tourillons entre eux afin de créer une structure modulables pour la caméra.
Ces pièces sont compatibles avec les pièces de l’association OpenFabrick, de manière à pouvoir créer des structures plus complexes facilement. L’ensemble des pièces d’OpenFabrick sont également sous license libre.

Aperçu des pièces 3D

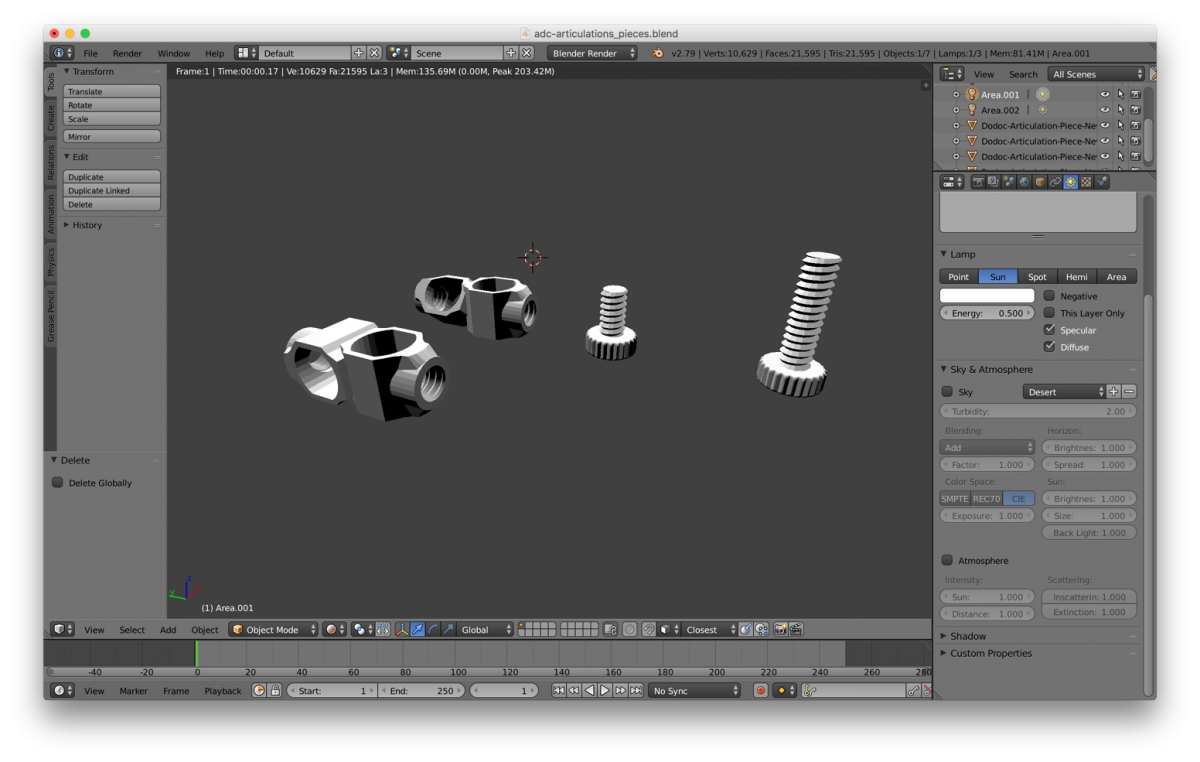

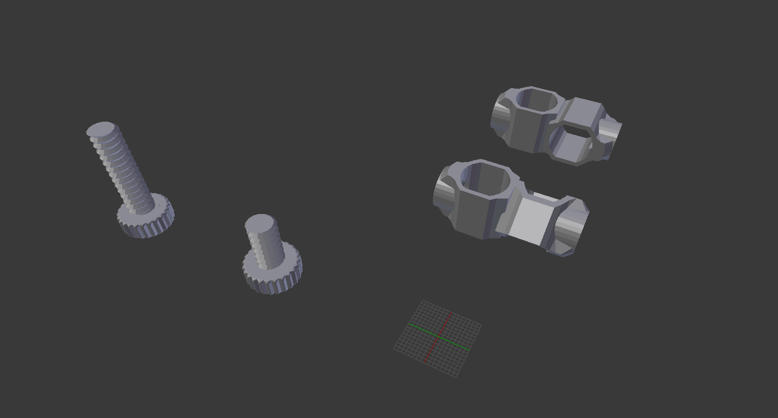

Aperçu des pièces 3D dans Blender

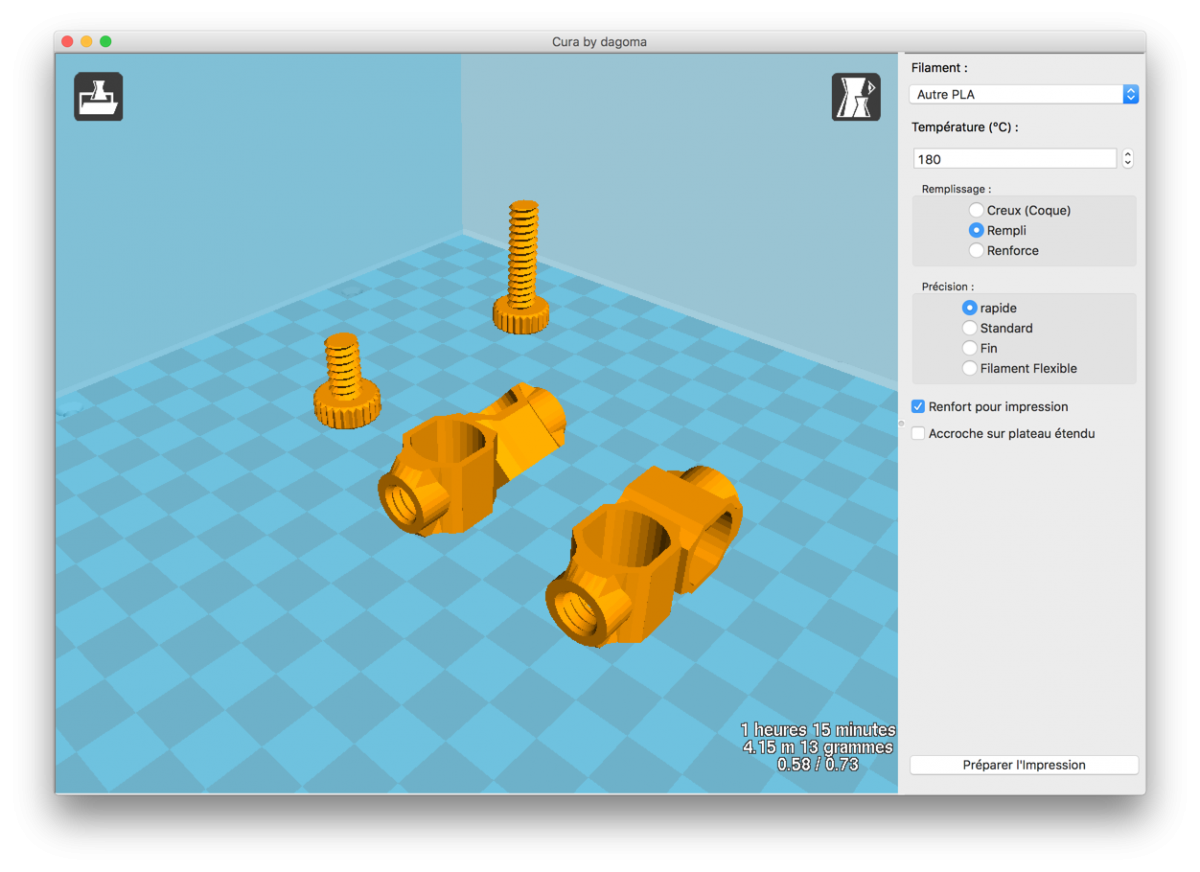

Réglages des pièces dans l’application Cura. Ces réglages dépendent de l’imprimante et du filament utilisé, par contre il faut toujours bien utiliser les supports pour les articulations à 45 degrés

Pour le support smartphone

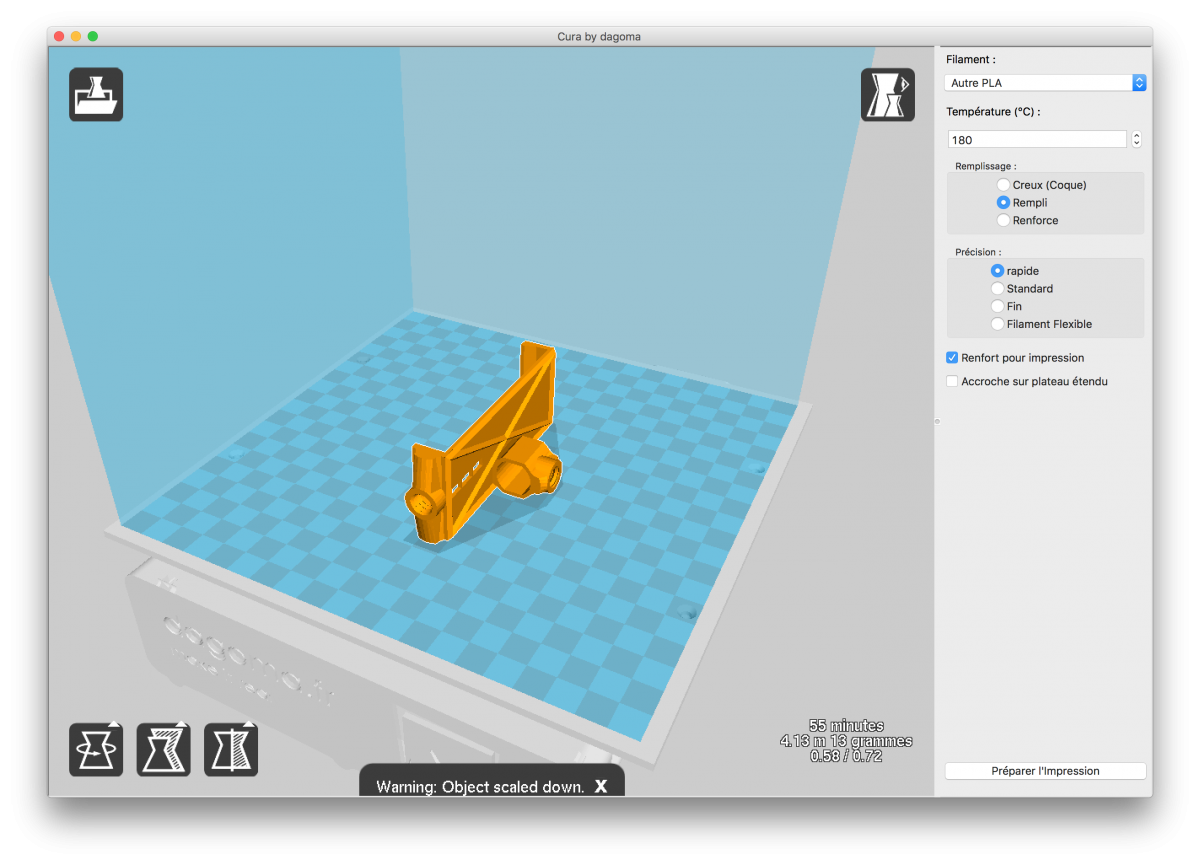

Réglages du support smartphone dans l’application Cura. Ces réglages dépendent de l’imprimante et du filament utilisé.

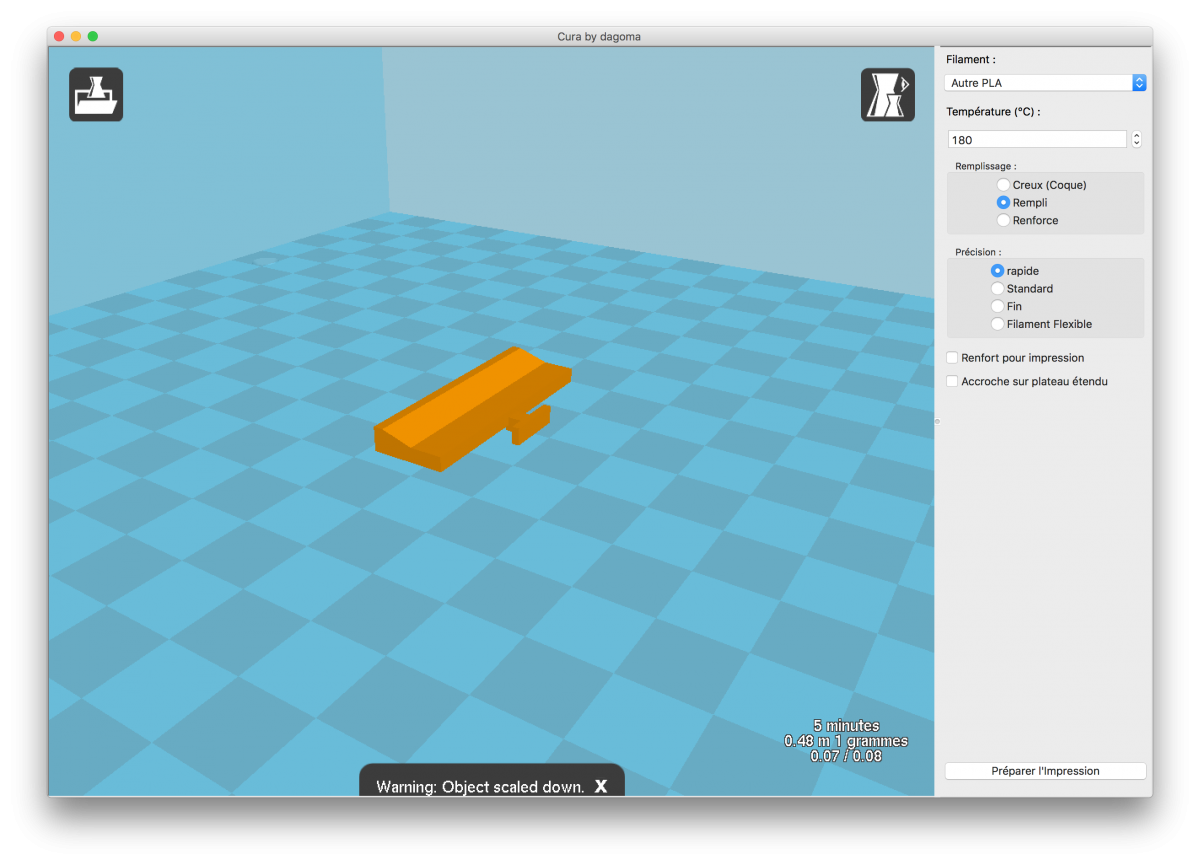

Réglages de la petite pièce servant à serrer le smartphone dans l’application Cura. Ces réglages dépendent de l’imprimante et du filament utilisé.

Pour une station de documentation, le mieux est d’avoir 4 pièces d’articulations et un support smartphone:

  • 2 pièces permettant un assemblage à 90° avec 2 vis courtes pour chaque pièce
  • 2 pièce permettant un assemblage à 45° avec vis 2 vis courtes pour chaque pièce
  • 1 support smartphone avec 1 vis longue et une vis courte

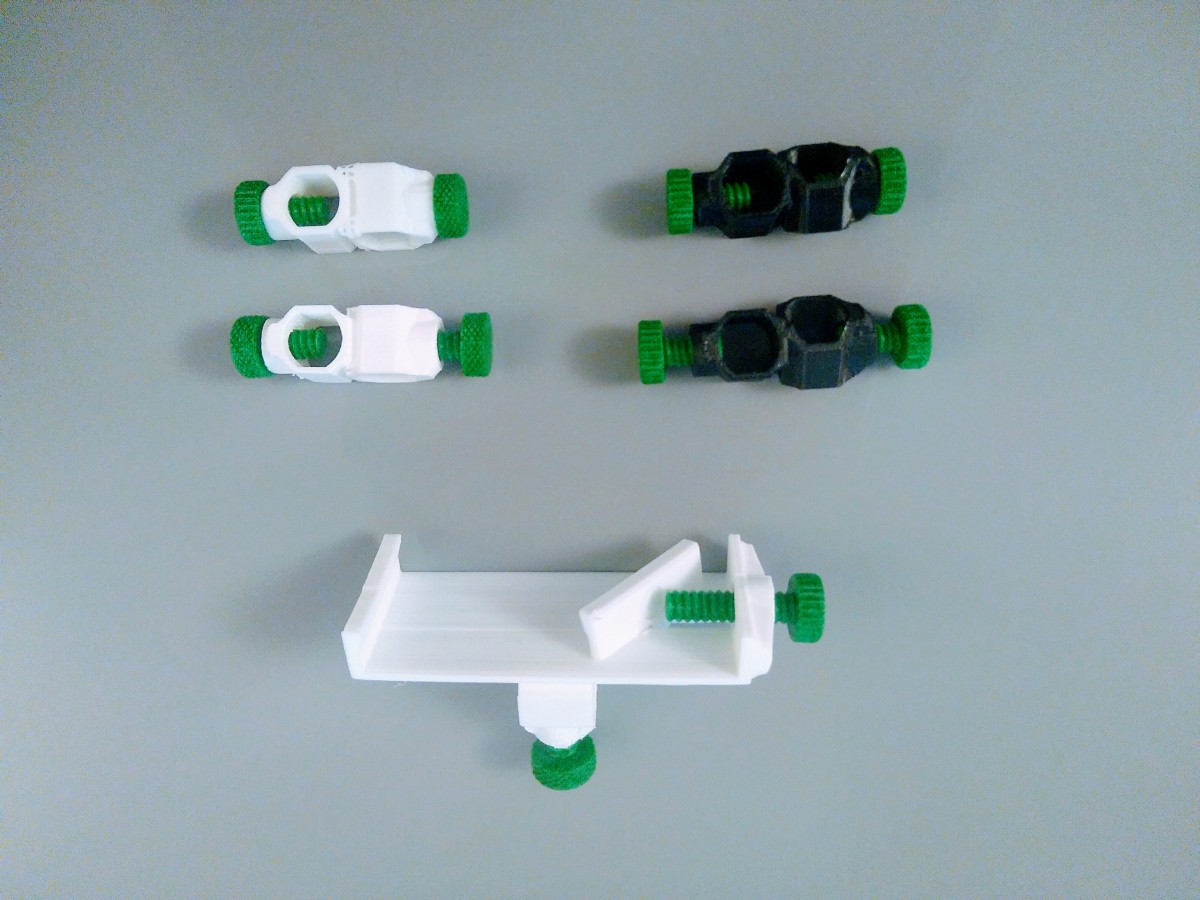

Aperçu des pièces d'articulation et du support smartphone

Les fichiers:

Fichiers STL (à importer dans un logiciel type Cura) :

Note
Il arrive que sur certains logiciels et imprimantes ces pièces passent mal. Si vous rencontrez ces soucis, vous pouvez tester les pièces qu’Anthony Auffret de Brest a créé en repartant des notres. À retrouver ici : https://www.thingiverse.com/thing:3907809

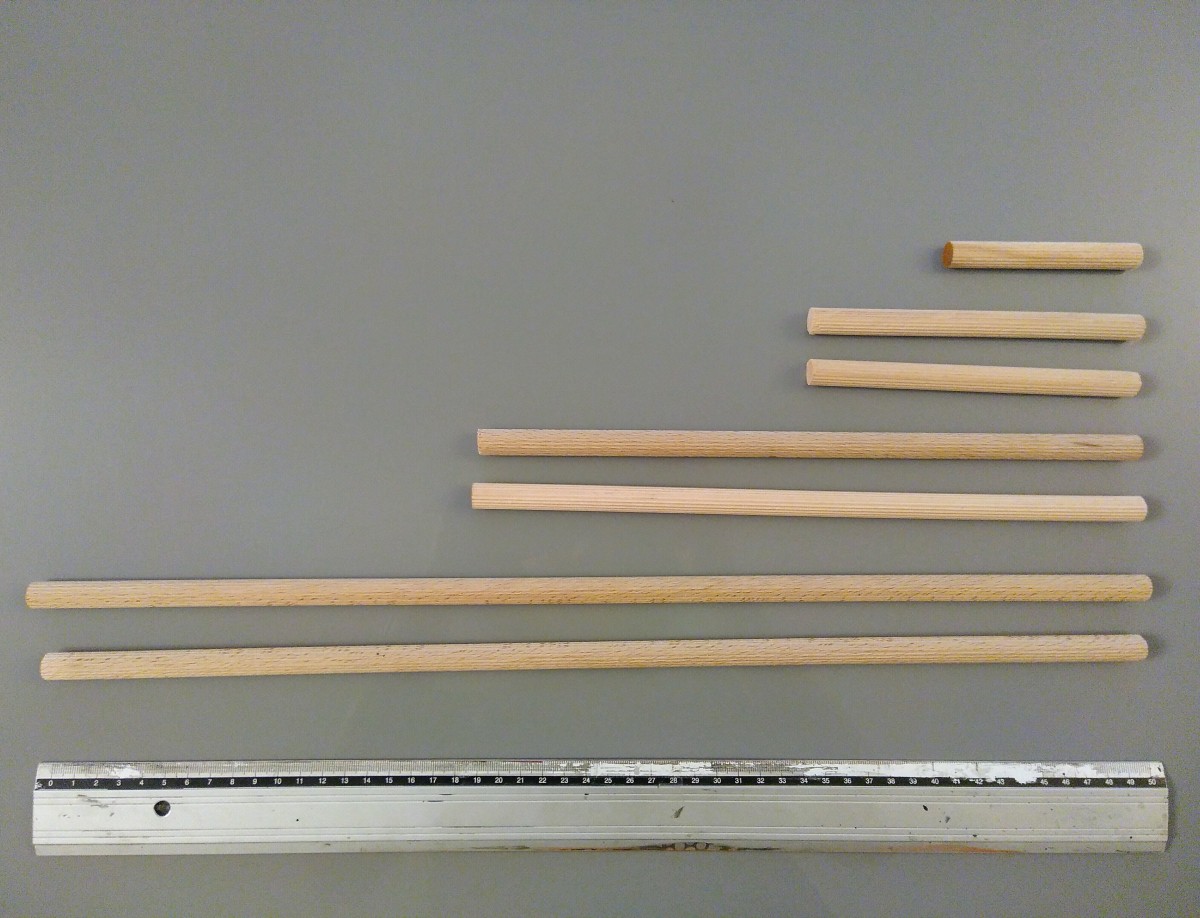

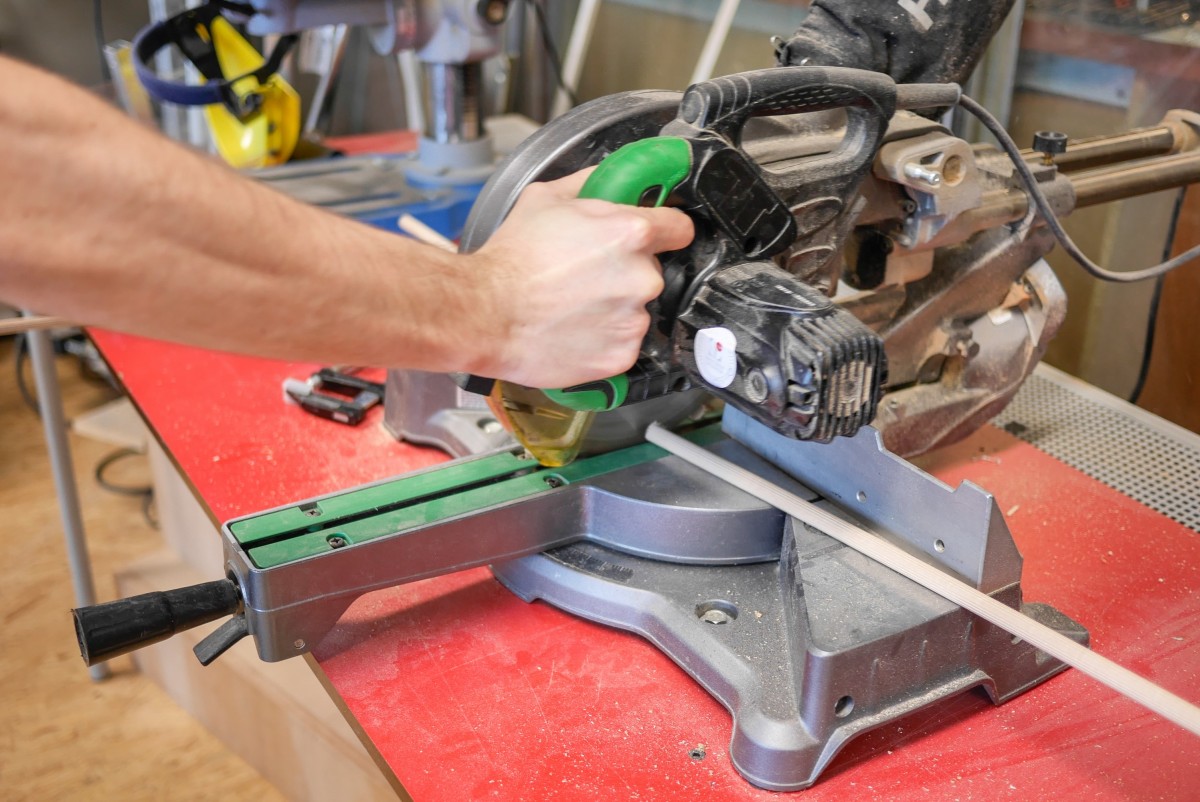

Couper les tourillons à différentes tailles

Pour notre station, nous utilisons:

  • 2 tourillons de 50cm
  • 2 touillons de 30cm
  • 2 touillons de 15cm
  • 1 tourillon de 10cm

Fabrication des carrés aimantés

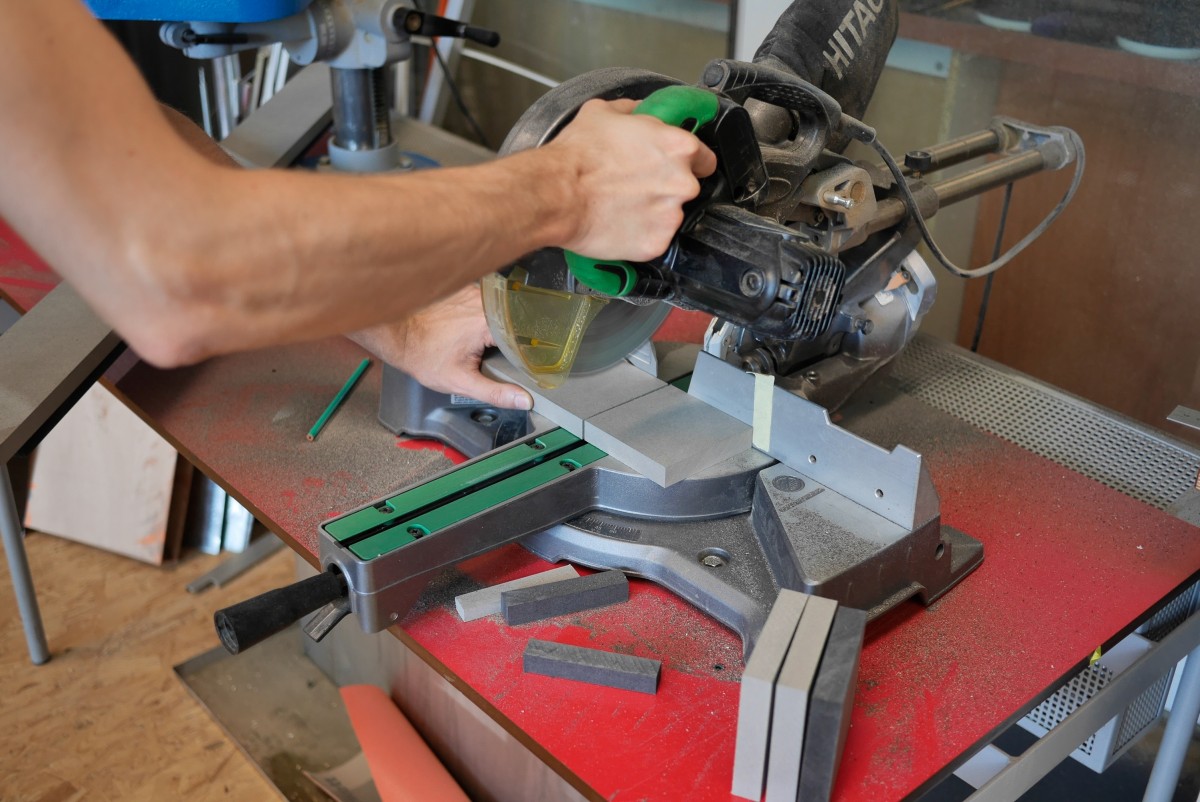

  • Découper des carrées de 10cm x 10cm (si ce n’est pas déjà fait)
Si possible en évitant de placer votre main gauche au même endroit que dans cette photo…
  • Repérer le centre d’une face et le centres de toutes les tranches

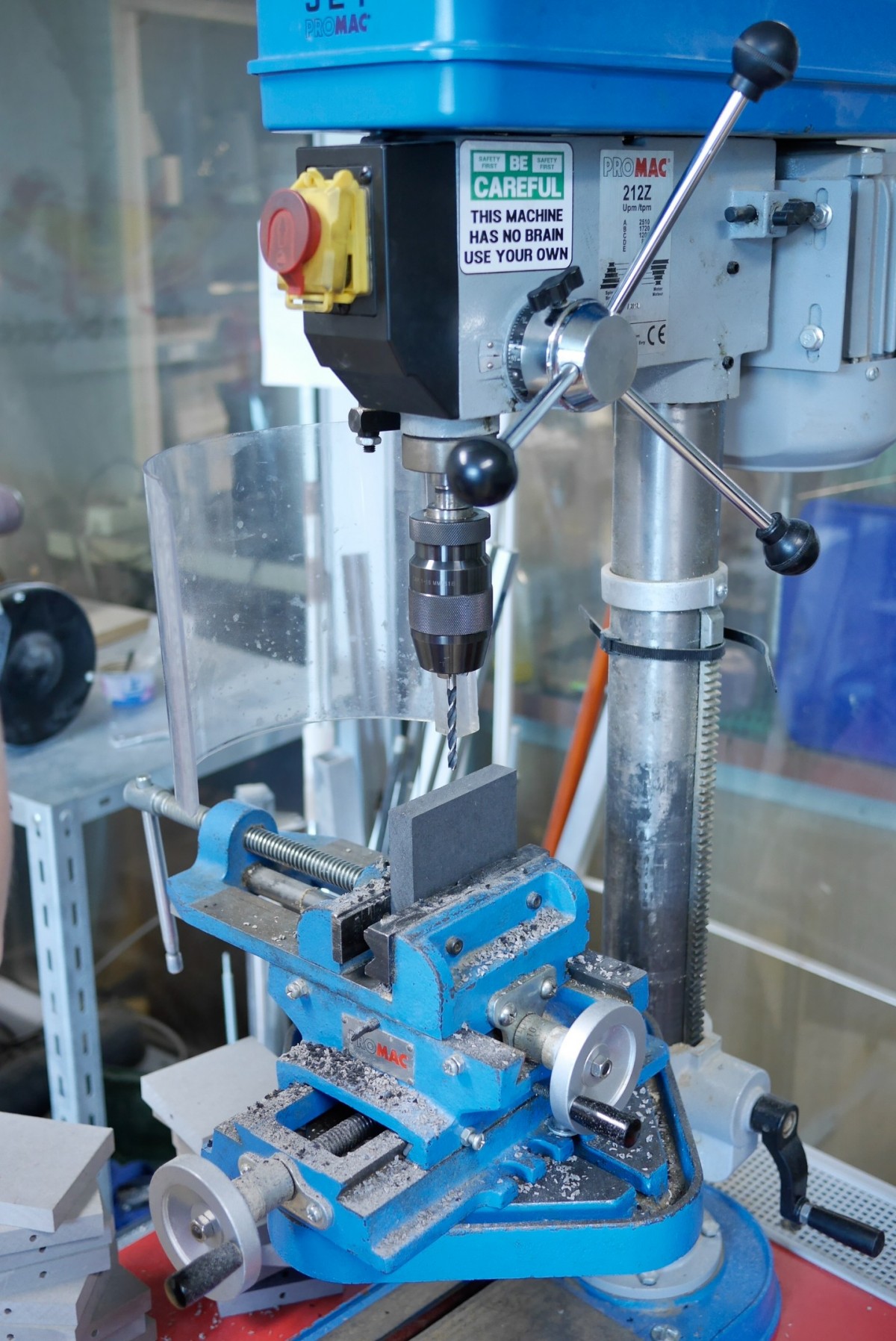

  • Percer tous les carrés au centre avec un foret de 12mm
  • Percer des trous 6mm de profondeur avec un foret de 6mm au centre de chaque côté (4 trous par carré)
  • Enfoncer, à l’aide d’un maillet, les aimants suivant le schéma ci-dessous, dans les trous des côtés. Il est possible de mettre de la colle à bois si les aimants ne tiennent pas assez bien.
Schéma de polarisation des aimants sur les carrés

Fabrication du plateau

  • Découper le plateau en 30cm x 40cm
  • Percer 4 trous dans la longueur (respectivement à 5, 15, 25 et 35cm du bord) et 3 trous dans la largeur (respectivement à 5, 15 et 25 cm du bord) de 6mm de profondeur avec un foret de 6mm.

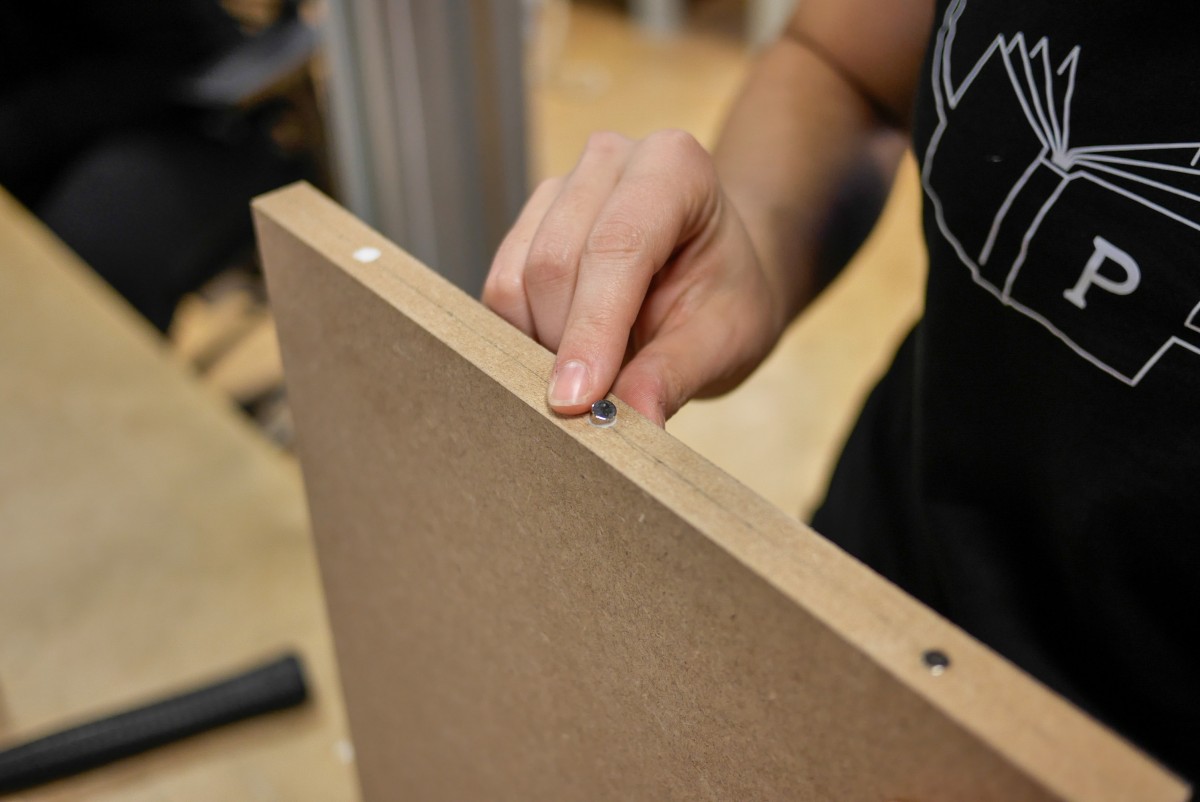

  • Enfoncer, à l’aide d’un marteau, les aimants dans les trous de tous les côtés. Tous les aimants doivent être du côté du moins. Il est possible de mettre de la colle à bois si les aimants ne tiennent pas assez bien.

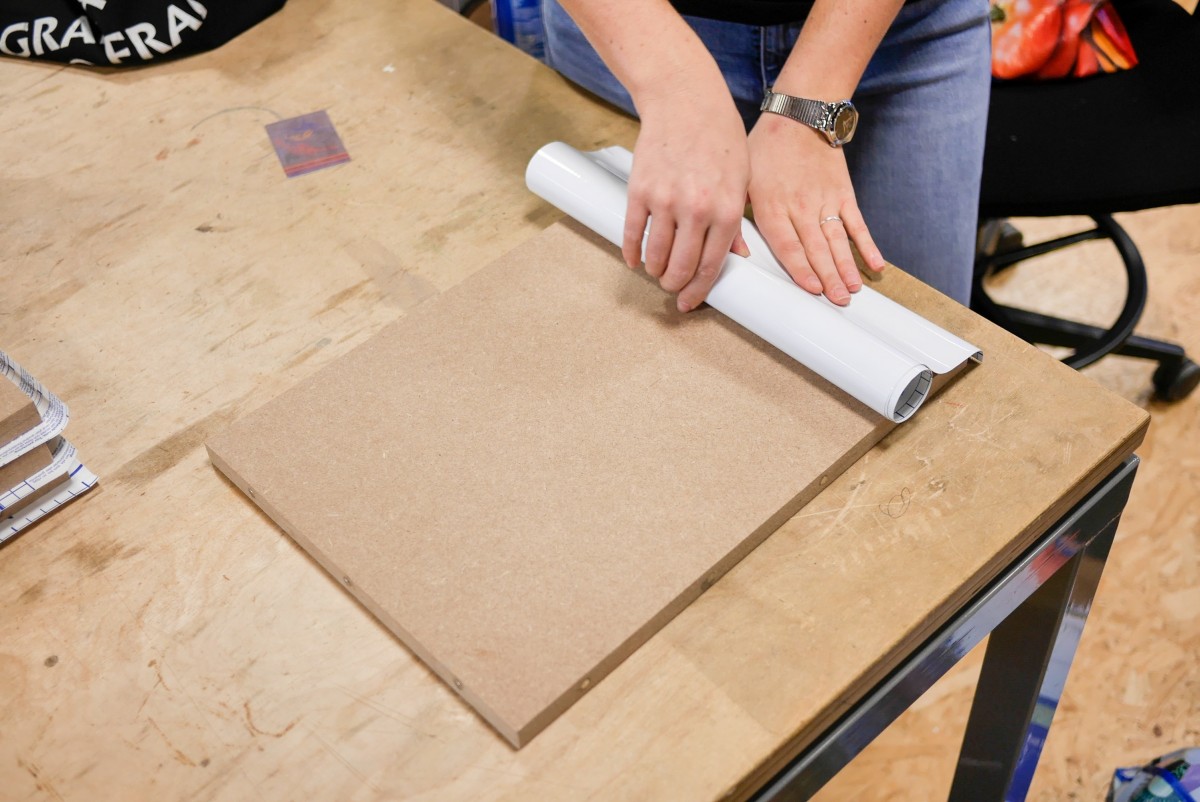

  • Coller le Veleda sur une des face du plateau

Assembler la station suivant les besoins et les envies

Remerciements

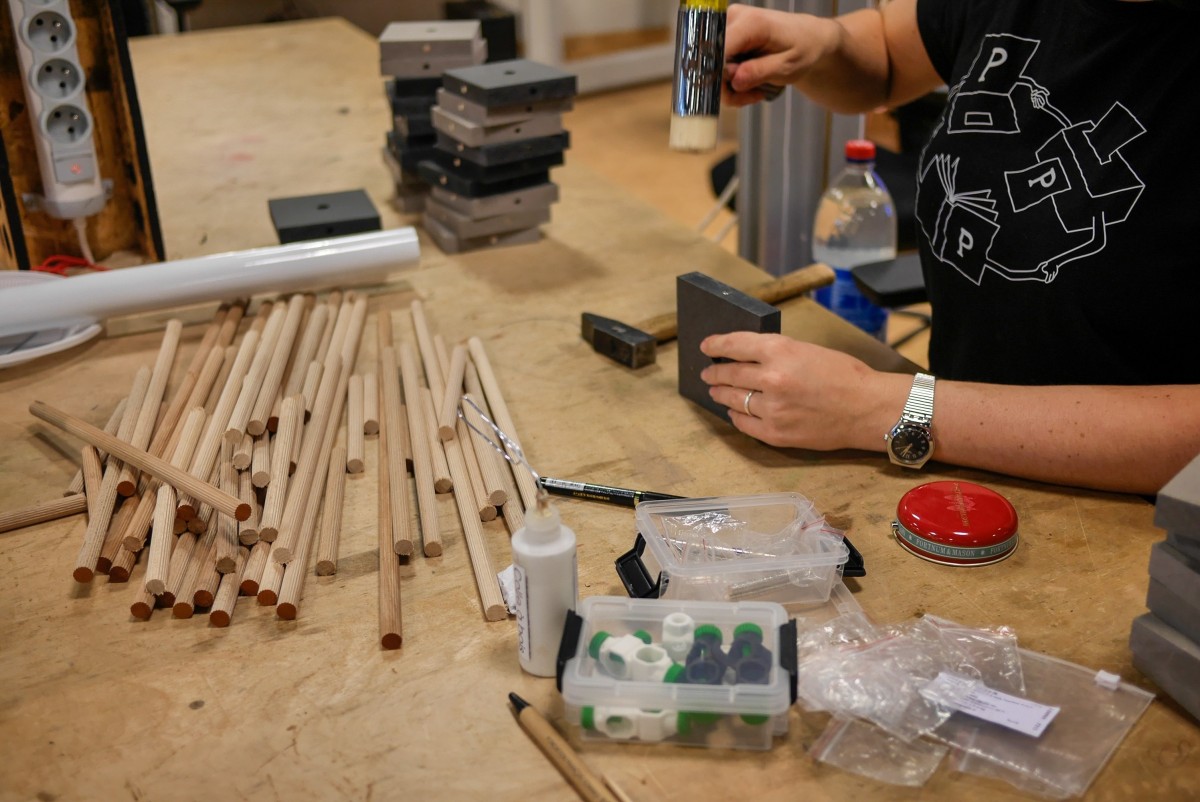

La plupart des photos de découpe de bois et d’assemblage ont été prises au Carrefour Numérique, le fablab de la Cité des Sciences de Paris. Merci à son équipe pour sa bienveillance et son aide.
